腾讯云ipsec vpn互联到本地网络不通，操作记录

一、项目背景

我们的某个客户，原来是通过公网IP直接访问操作的腾讯云上的CVM服务器的。后来随着公司业务规模发展，需要打通线下公司内部服务器和腾讯云上的服务器的直接互通。我们作为客户本地IDC侧的服务商协助客户打通线上和线下网络。腾讯云上的ipsec vpn选择路由模式。

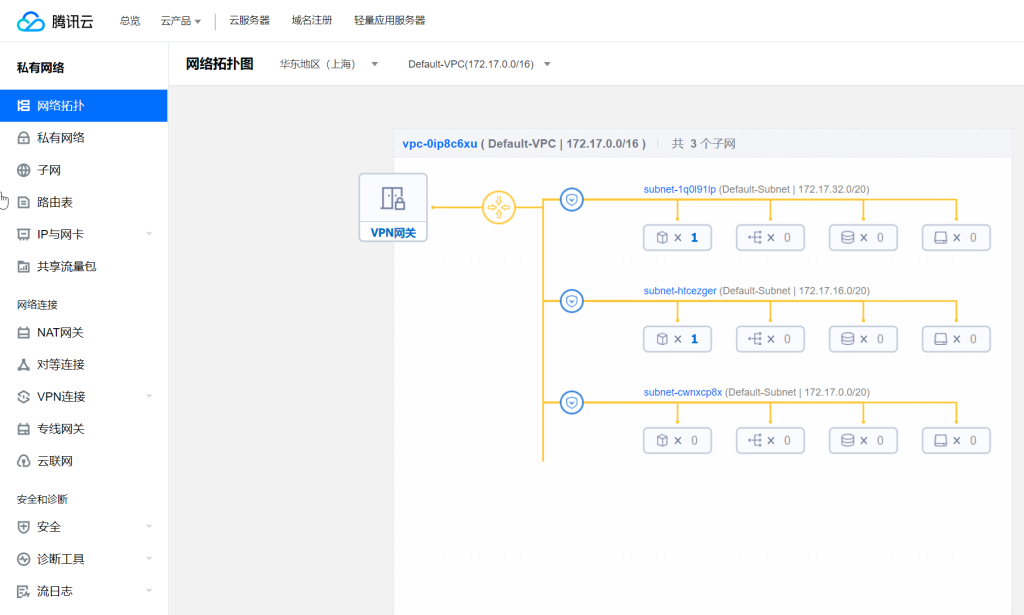

二、组网拓扑和说明

为了便于理解，腾讯云那边的网络叫做'’云上网络'’，用户侧这辺的网络叫做“用户侧IDC”

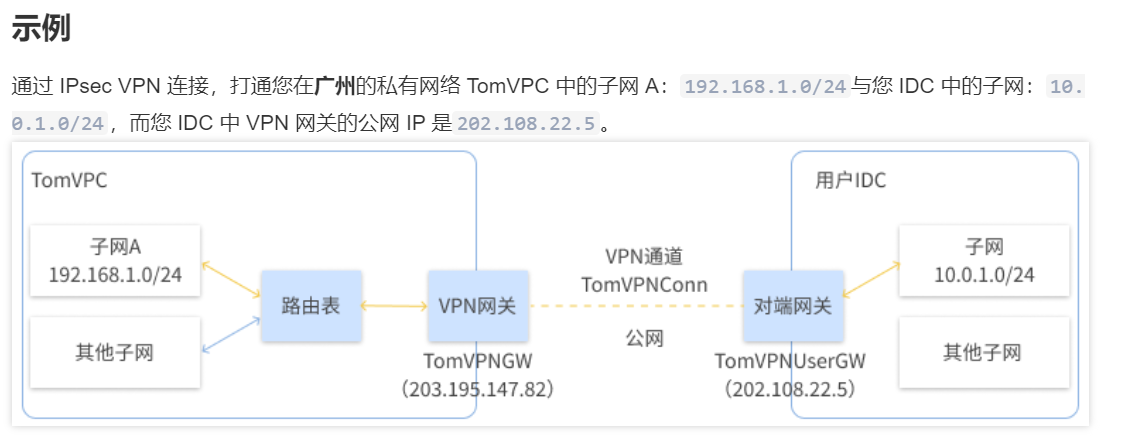

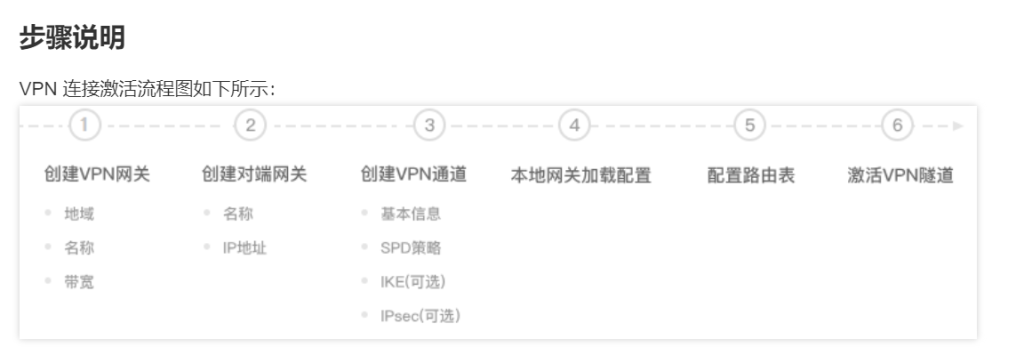

2.2 云上侧的VPN参考配置流程

三、配置流程简述

3.1、先到腾讯云开通和配置ipsec vpn 互联

这个相对操作比较简单，可以直接参考腾讯官网手册

3.1.1开通vpn网关，参考腾讯云官方手册，https://cloud.tencent.com/document/product/554/18989

3.1.2创建对端网关，参考腾讯https://cloud.tencent.com/document/product/554/18990。这一步也可以先不操作，在3.1.3步骤里参数选择新建对端网关。

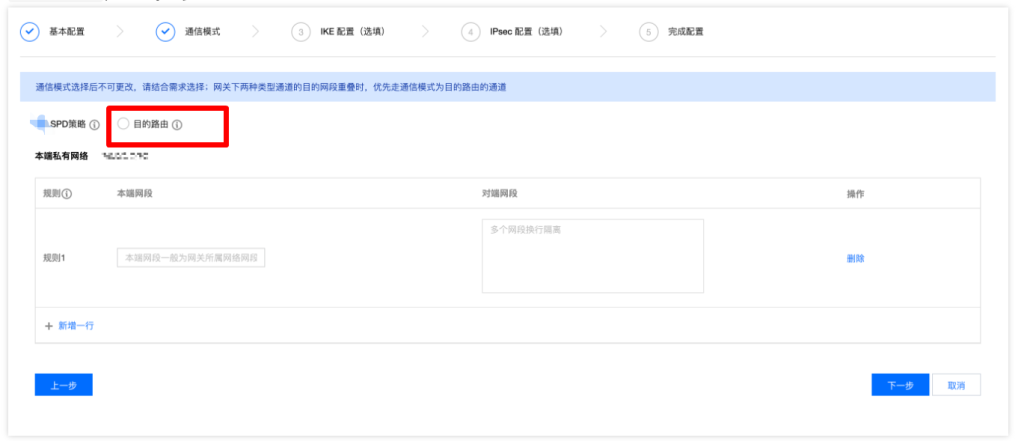

3.1.3 创建 VPN 通道,参考腾讯云官方手册https://cloud.tencent.com/document/product/554/18991

3.1.4 配置本地的路由器或者防火墙，确保ipsec vpn 已经联通。可以同时查看本地设备和云上查看vpn网关状态。

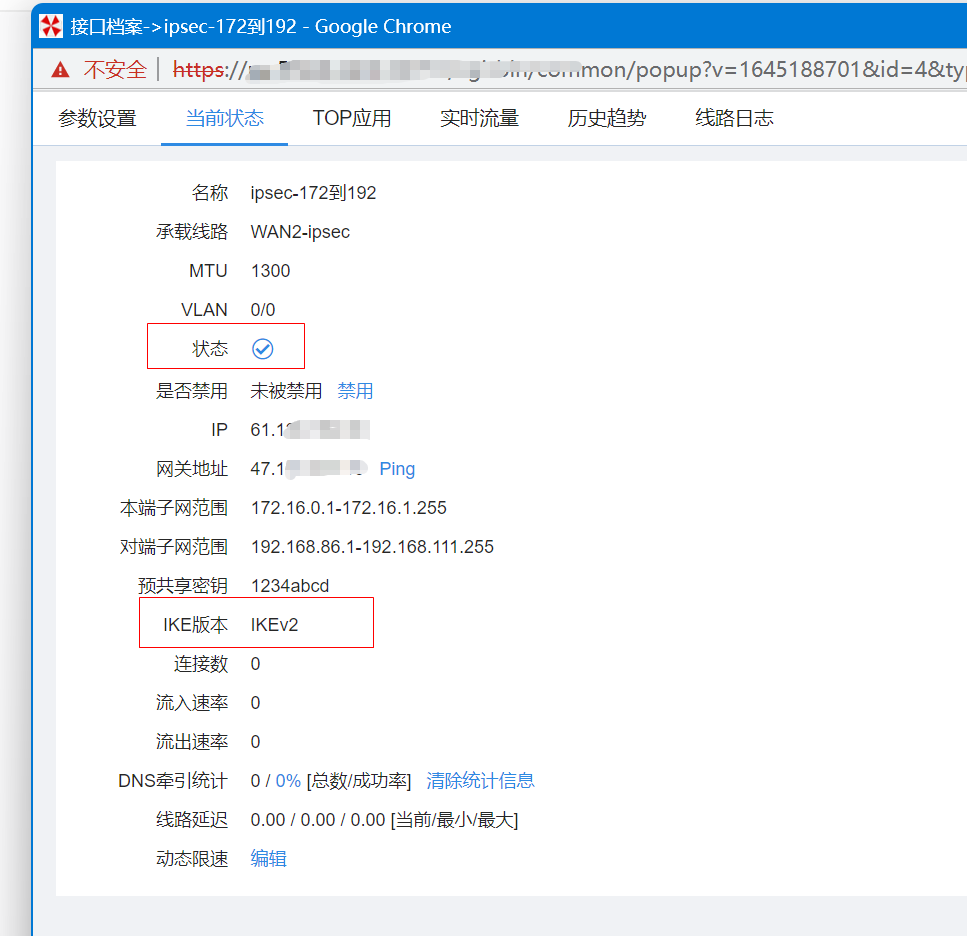

在本地ipsec vpn设备上查看ipsec vpn 状态

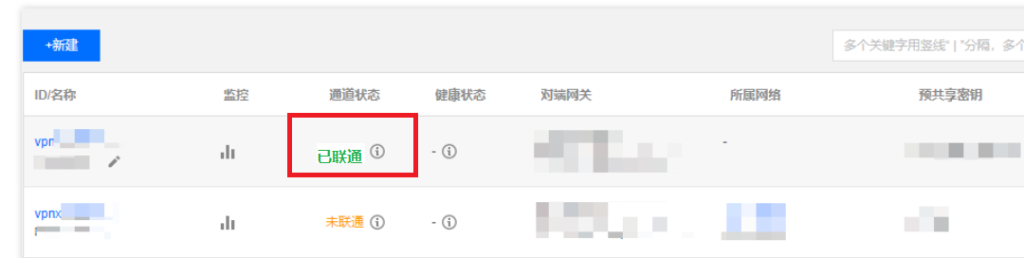

腾讯云上显示为已联通

四、最后路由不通遇到的问题

在最后VPN已经显示连接通了，但是云上到本地的网络还是不同，从下到到上依次检查“VPC服务器的安全规则”–“网路组的安全规则”–“私有网络的路由规则”–“VPN网关的路由规则”

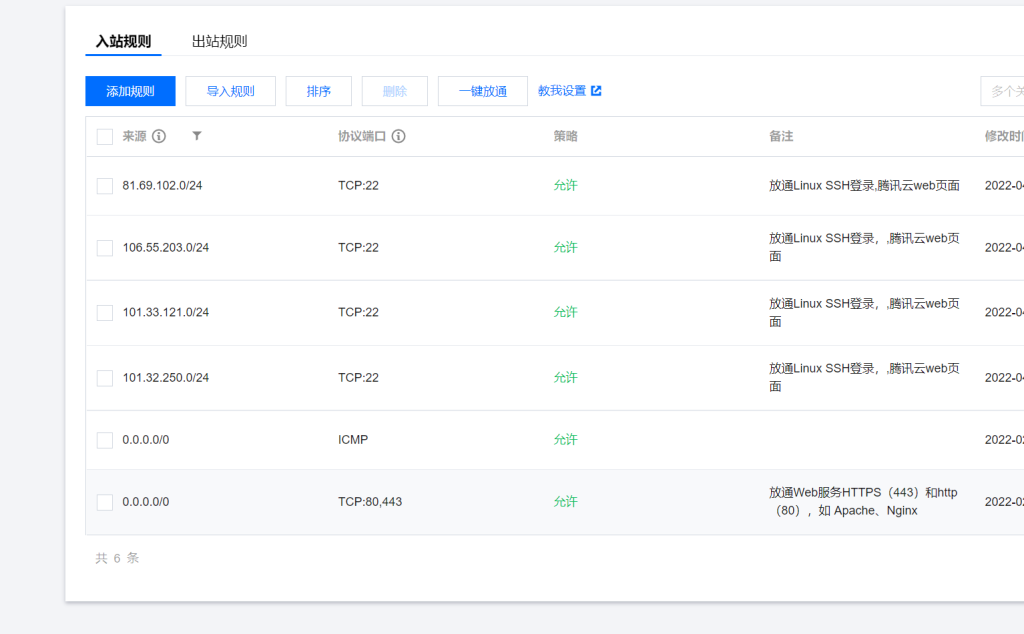

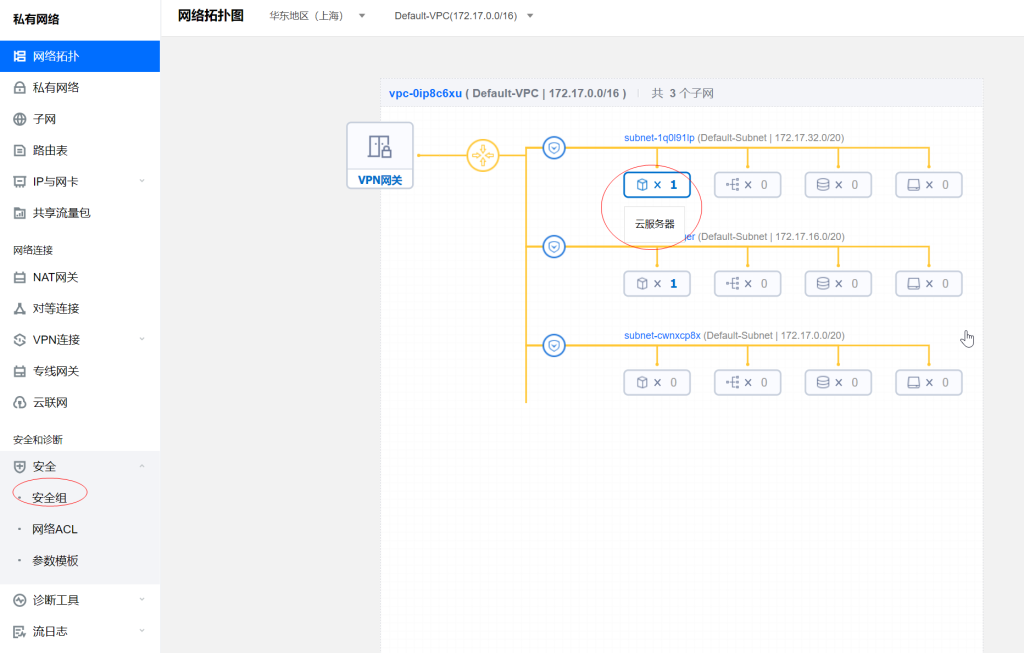

检查4.1 VPC的安全规则。

是否放行了本地网络访问。如果不清楚本地网络可以选 0.0.0.0/0放行所有，来临时测试。

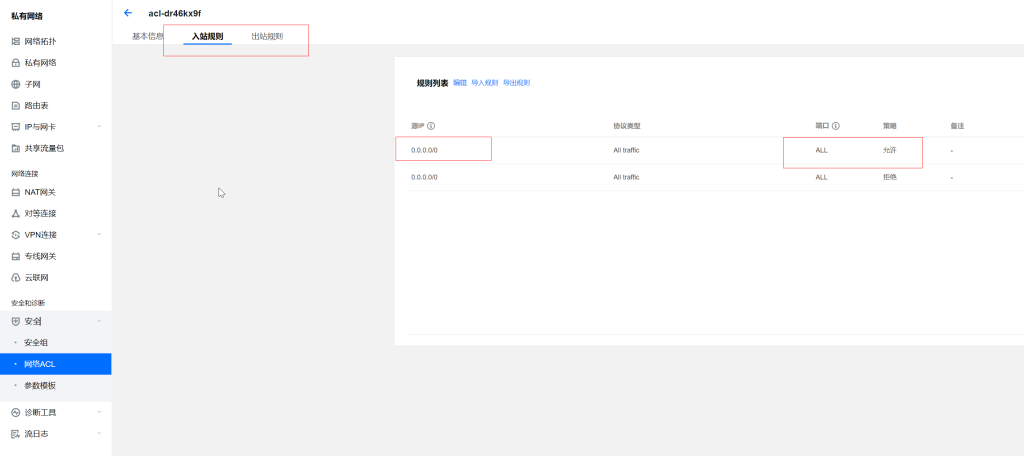

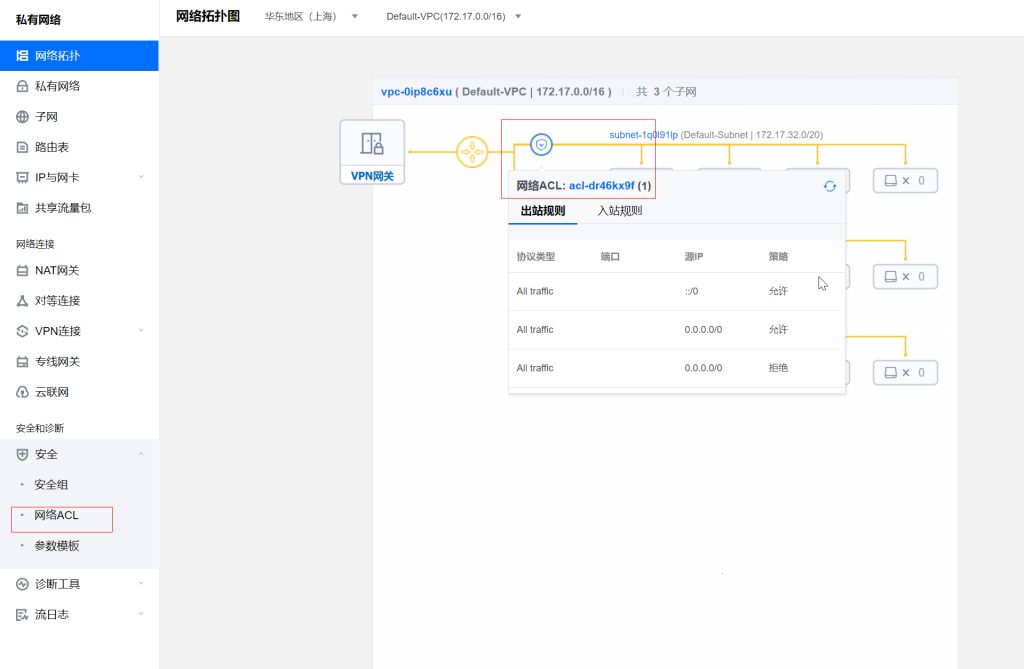

检查4.2 私有网络组的ACL规则是否放行

检查4.3 私有网络的路由表

检查4.4 VPN网关的路由表

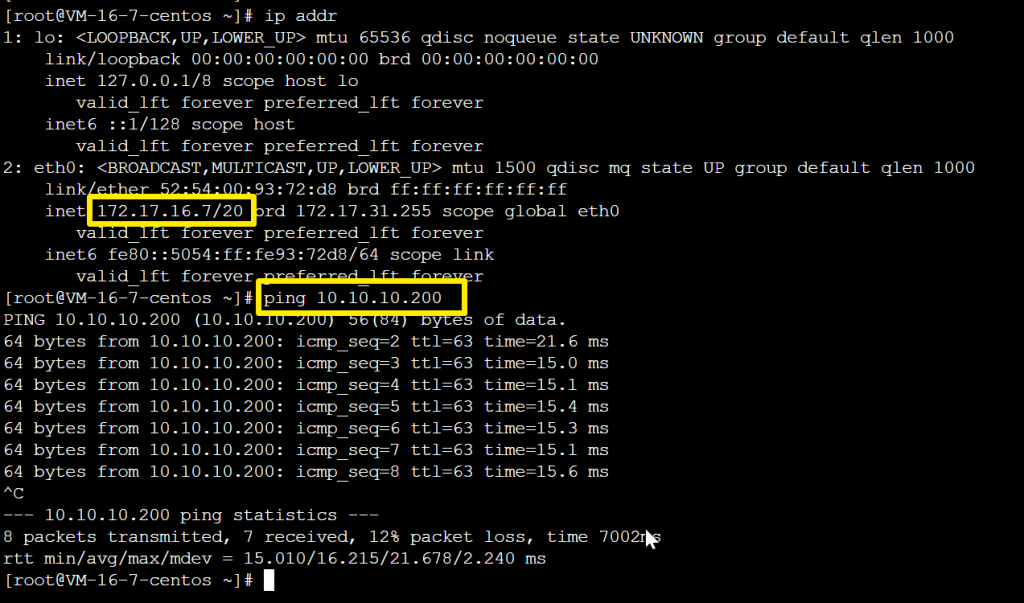

最后测试，从云上VPC服务器172.17.16.7去ping本地内网服务器10.10.10.200
